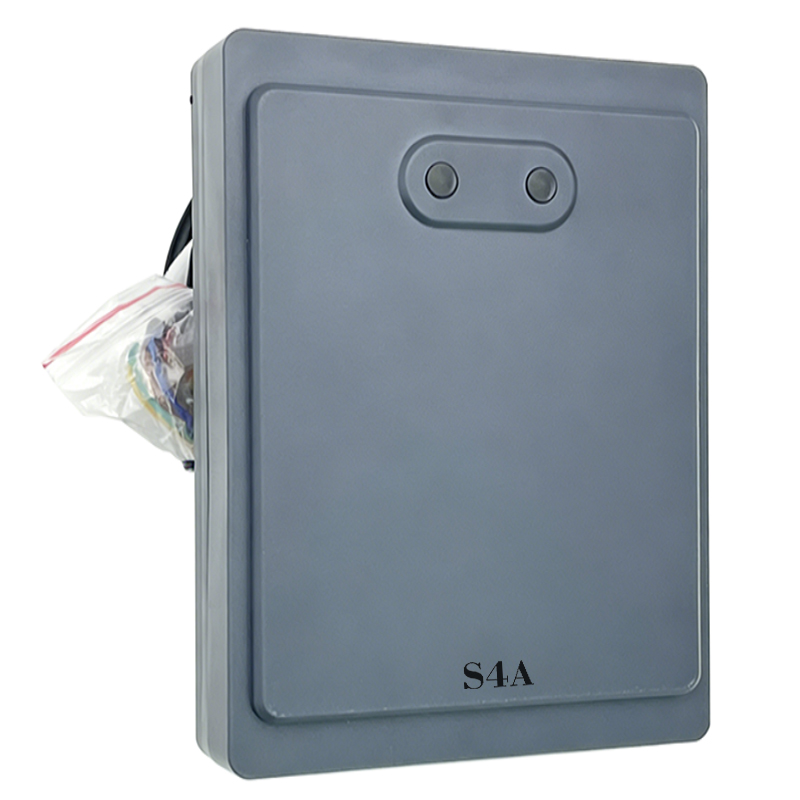

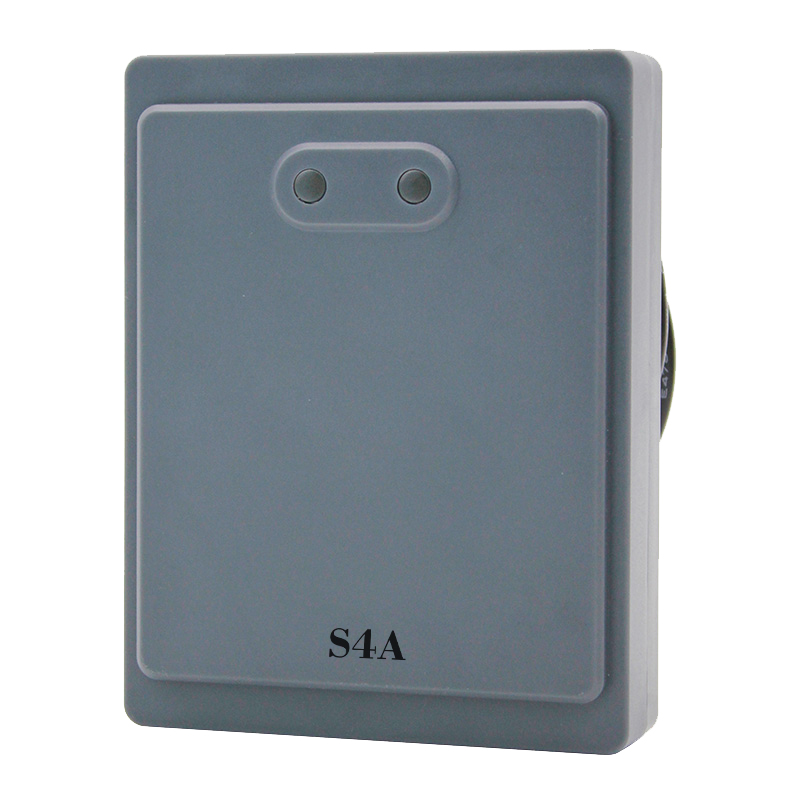

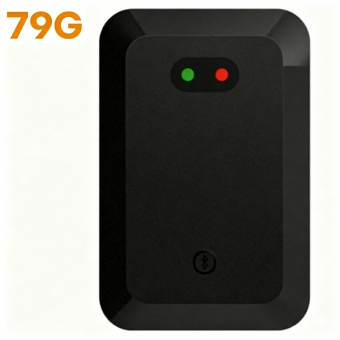

R02 Radar anti-colisão de portão de canal

R02 Radar anti-colisão de portão de canal

Nº do modelo: R02

Tutorial de instalação e operação do radar

(1.1) O radar anti-esmagamento é instalado na caixa do portão de barreira perpendicular à direção da pista (ou instalado na coluna ao lado da caixa). Recomenda-se que a altura de instalação seja de 0,6 m da borda inferior do radar até o solo e 15-25 cm da alavanca do portão à esquerda e à direita (consulte o diagrama esquemático).

(1.2) O chassi do portão de barreira deve ser fixado firmemente para evitar que o chassi balance quando a máquina do portão estiver funcionando.

(1.3) Dentro da faixa de detecção do radar, com exceção da alavanca do freio, não deve haver obstáculos, como cones de estrada, tampas metálicas de bueiros, cercas de isolamento, placas e similares.

(1.4) O diagrama esquemático da especificação de instalação do radar de barreira é o seguinte:

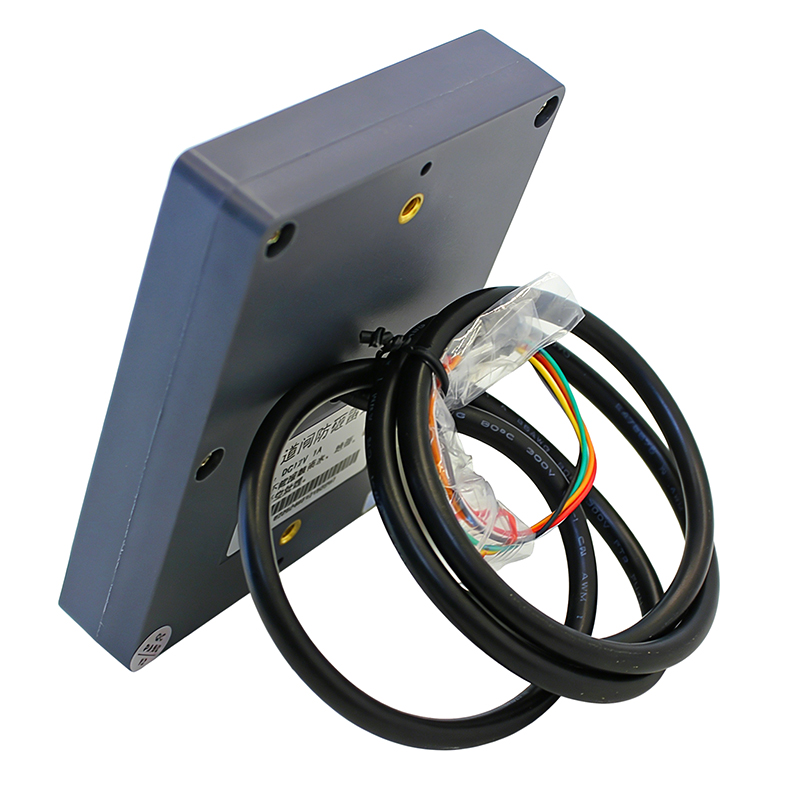

Conforme mostrado na figura abaixo, primeiro determine o local de instalação e, em seguida, perfure um orifício de rosca e 2 orifícios de fixação no corpo da caixa. (Os adesivos autoadesivos do orifício de posicionamento e os parafusos de fixação são fornecidos na embalagem do produto), em seguida, fixe o radar na caixa e aperte as porcas de fixação.

Tutorial de configuração do comprimento do pólo do radar

Passo 1: Pressione e segure o botão sem soltá-lo

Definir distância de detecção

Pressione até que a luz verde acenda e a luz vermelha apague, cada vez que a luz vermelha piscar, a distância de detecção aumentará em 0,5 metros e a distância de configuração efetiva percorrerá um ciclo de 1 a 6 metros (a distância inicial é de 1 metro) . Depois de definir a distância, solte o botão para entrar na próxima etapa.

Passo 2: Pressione e solte o botão

ambiente de cena de aprendizagem

Aprenda automaticamente o fundo da cena (a luz vermelha e a luz verde piscam ao mesmo tempo); aguarde 20 segundos, o radar salva os parâmetros e sai, a configuração está concluída; o radar funciona normalmente (a luz vermelha está sempre acesa)

Por exemplo, se você configurar um poste reto de 4 m: (a distância de detecção deve ser 0,5 m menor que o comprimento do poste)

Pressione e segure o botão pela primeira vez sem soltá-lo até que a luz vermelha pisque cinco vezes (0,5 metros cada vez) e solte-o (distância definida

2,5 metros + 1 metro de distância inicial), neste momento a distância de detecção é de 3,5 metros;

Depois de pressionar o botão pela segunda vez, solte-o imediatamente, o semáforo pisca ao mesmo tempo e aguarde 20 segundos

Apenas aprenda o ambiente da cena (neste momento, não há pessoas, carros e outros objetos dentro do alcance de detecção do portão de barreira).
