Novos Produtos

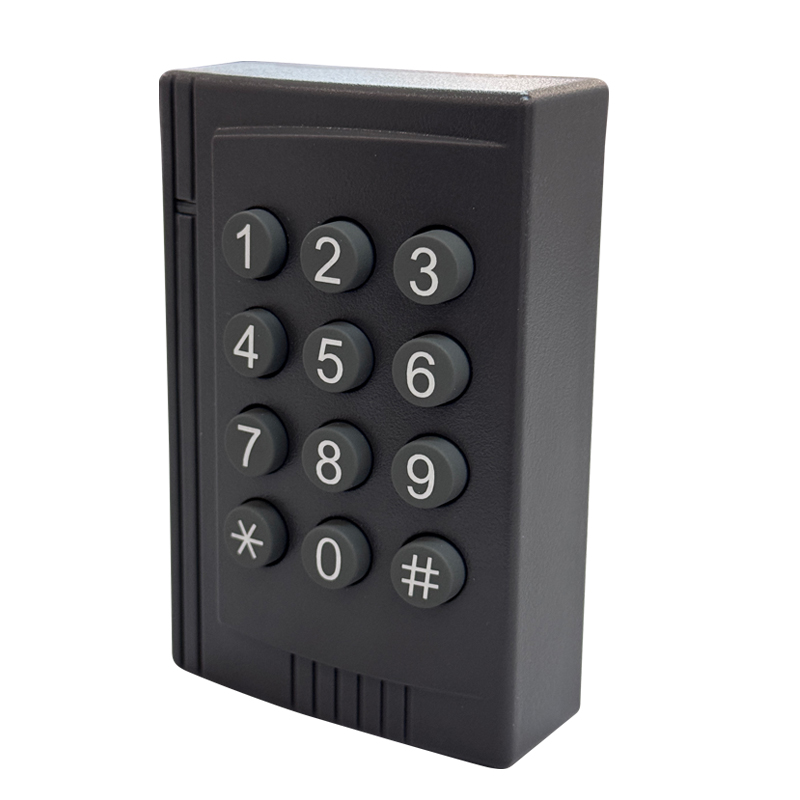

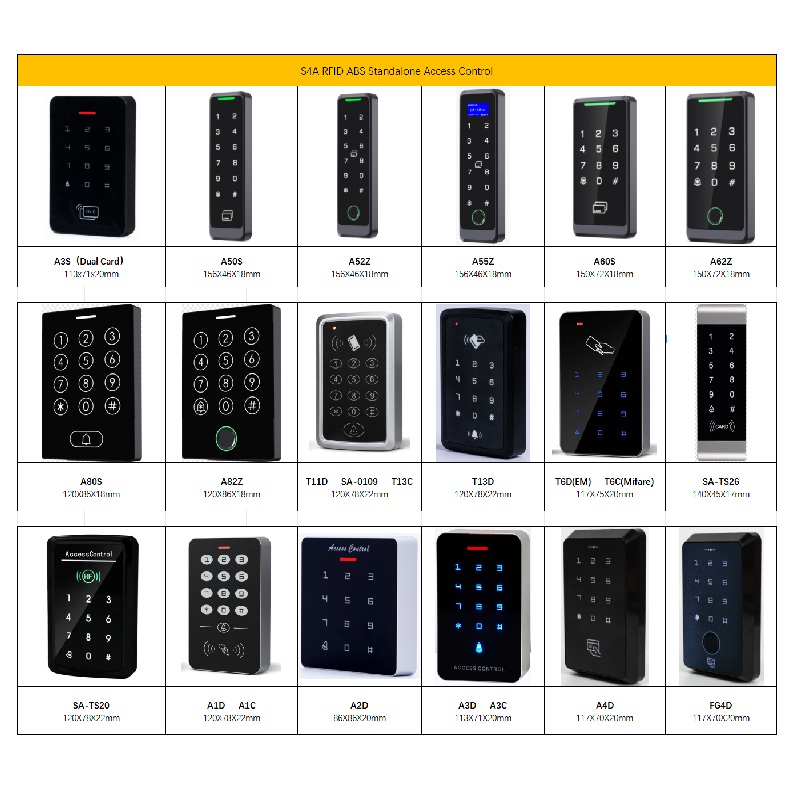

Teclados de controle de acesso (autônomos)

Interface Wigand: entrada e saída WG26 ou WG34

Interface de campainha: suporta campainha externa com fio

Formas de acesso: Cartão, código PIN, cartão e código PIN



  • Marca:

    S4A
  • Item número.:

    S4A-K1
  • Especificações

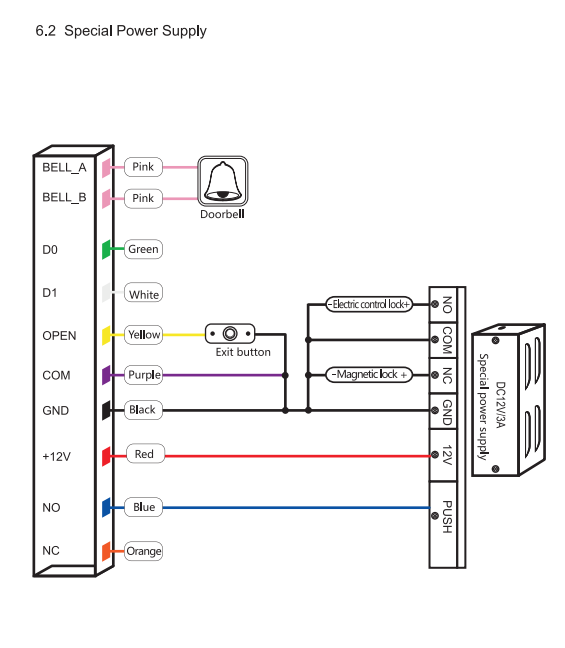

  • Diagrama de fiação
  • Download

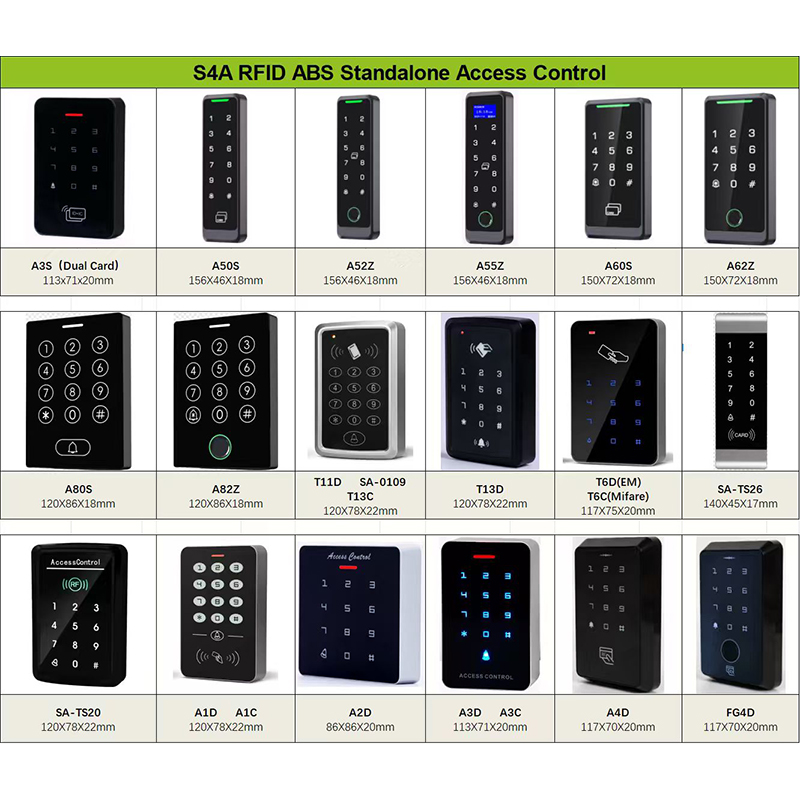

Teclados de controle de acesso (autônomos)


A fiação de um controlador de acesso autônomo envolve a conexão de energia, o teclado ou leitor, a fechadura e acessórios opcionais (por exemplo, sensores de porta, botões de saída). Os passos exatos dependem do modelo e do fabricante do controlador, mas aqui está um guia geral com considerações e diagramas importantes para simplificar o processo:

Ferramentas e materiais são necessários

- Alicate de decapagem/crimpador de fios

- Multímetro (para testar conexões)

- Fios de baixa tensão (18–22 AWG, cobre trançado para flexibilidade)

- Terminais de parafuso, conectores de crimpagem ou porcas de fio

- Clipes de conduíte ou cabo (para proteção de fios)

- Fonte de alimentação (se não for alimentado por bateria)

Etapa 1: Entenda o diagrama de fiação do controlador


A maioria dos controladores autônomos possui terminais etiquetados para os principais componentes. Consulte sempre o manual do fabricante para obter as etiquetas exatas dos terminais e os requisitos de tensão. Um layout típico inclui:


- Entrada de energia: +12 V DC, GND (terra)

- Teclado/Leitor: DATA, COM (comum) ou pinos específicos (por exemplo, D0, D1 para leitores sem fio)

- Saída de fechadura: LOCK+, LOCK- (para fechaduras magnéticas) ou NC/NO (normalmente fechado/normalmente aberto para trincos elétricos)

- Acessórios: DOOR (sensor de porta), REX (botão de solicitação de saída), ALARM (saída de alarme)

*Exemplo de layout de terminal:*


| Rótulo do Terminal | Função |

| +12V | Entrada de energia (positiva) |

| GND | Entrada de energia (negativo/terra) |

| DADOS | Sinal de dados do teclado/leitor |

| COM | Terreno comum para teclado/leitor |

| LOCK+ | Conexão positiva para travar |

| TRAVA- | Conexão negativa para travar |

| PORTA | Conecta-se ao sensor da porta (normalmente fechada) |

| REX | Conecta-se ao botão de saída (interruptor momentâneo) |

Etapa 2: Conecte a fonte de alimentação


#A. Controladores alimentados por bateria

- Não é necessária fiação permanente para alimentação. Insira pilhas (por exemplo, 4 AA) no compartimento de pilhas do controle.

- Backup com fio opcional: se o controlador suportar, conecte uma fonte de alimentação de 12 V CC aos terminais +12 V e GND usando fios 18–22 AWG. Certifique-se da polaridade correta (fio vermelho para +12 V, preto para GND).

#B. Fonte de alimentação com fio

- Conecte a saída da fonte de alimentação aos terminais +12V e GND dos controladores.

- Utilize uma fonte de alimentação regulada (por exemplo, 12 V CC, 1 A) e certifique-se de que o consumo total de corrente do controlador, teclado e fechadura não exceda a capacidade da fonte.

- Para percursos longos, use fio mais grosso (18 AWG) para minimizar a queda de tensão.

Etapa 3: Conecte o teclado ou leitor

#A. Teclado/Leitor Wiegand (Comum para Sistemas Autônomos)

- O protocolo Wiegand usa dois fios de dados (DATA0, DATA1) e um comum (COM).

- Conecte os teclados DATA0 ao terminal DATA (ou D0) dos controladores, DATA1 ao D1 (se etiquetado) e COM ao terminal COM dos controladores.

- Utilize fio de par trançado blindado para reduzir a interferência, especialmente em percursos acima de 6 m (20 pés).

#B. Teclado Simples (Conexão Direta)

- Alguns controladores autônomos possuem terminais dedicados para linhas e colunas do teclado (por exemplo, R1–R4, C1–C3). Siga o manual para mapear os botões do teclado a esses terminais.

Etapa 4: Conecte a trava

#A. Fechadura Magnética (à prova de falhas)

- As fechaduras magnéticas exigem uma fonte de alimentação contínua para permanecerem travadas (à prova de falhas: travam quando a energia é ligada e destravam quando a energia é desligada).

- Conecte o fio positivo (+) da fechadura ao terminal LOCK+ do controlador e o negativo (-) ao LOCK-.

- Certifique-se de que a tensão de saída da fechadura dos controladores corresponda aos requisitos da fechadura (por exemplo, 12 V CC, 24 V CC).

#B. Ataque Elétrico (À Prova de Falhas ou Fail-Safe)

- Dispositivo de segurança: desbloqueado quando a energia é ligada (comum para saída de emergência).

- Fechadura de segurança: travada quando a energia é ligada (padrão de segurança).

- Conecte o batente aos terminais NC (normalmente fechado) ou NO (normalmente aberto) dos controladores com base no modo fail-safe/fail-secure:

- À prova de falhas: NÃO utilize terminais (a trava destrava quando a energia é aplicada).

- Proteção contra falhas: use terminais NC (trave quando a energia for aplicada).

Etapa 5: adicionar acessórios opcionais

#A. Sensor de porta (interruptor de contato)

- Instale um sensor de porta normalmente fechada (NF) para monitorar o status da porta (aberta/fechada).

- Conecte um fio do sensor ao terminal DOOR do controlador e o outro ao GND (ou COM, conforme manual).

- O controlador disparará um alarme se a porta for forçada a abrir (sensor abre).

#B. Botão de solicitação de saída (REX)

- Um botão de pressão momentâneo permite que os usuários saiam sem um código.

- Conecte os dois fios dos botões REX aos terminais REX e GND do controlador. Pressionar o botão envia um sinal para destravar a porta.

#C. Saída de alarme

- Se o controlador tiver um terminal de ALARME, conecte-o a uma sirene ou campainha usando fios 22 AWG. O alarme dispara em caso de acesso não autorizado ou entrada forçada.

Etapa 6: Aterrar o sistema (opcional, mas recomendado)

- Para ambientes externos ou de alta interferência, aterre o gabinete metálico do controlador ao aterramento do edifício usando um fio verde 14–16 AWG.

- Conecte uma extremidade ao terminal GND do controlador e a outra a uma haste de aterramento ou ao barramento de aterramento do painel elétrico.

Etapa 7: Rotear e proteger os fios

- Fiação interna: use presilhas para prender os fios ao longo das paredes ou rodapés. Evite expor os fios ao tráfego de pessoas ou a danos físicos.

- Fiação externa: Passe os fios por conduítes de PVC para proteger contra umidade, raios UV e pragas. Vede as extremidades dos conduítes com prensa-cabos à prova de intempéries.

- Separe os fios de energia e dados: mantenha os cabos de energia a pelo menos 15 cm de distância dos cabos de dados para evitar interferências.

Etapa 8: Teste o sistema

1. Ligue o controlador: verifique se há luzes de erro (por exemplo, LED vermelho para baixa voltagem).

2. Teste o teclado: digite um código de usuário para garantir que o controlador emita um bipe e a fechadura seja ativada.

3. Função de bloqueio/desbloqueio: Verifique se a trava engata e destrava quando um código válido é inserido.

4. Sensor de porta: Abra/feche a porta para verificar se o controlador detecta o status (por exemplo, LED verde para “porta fechada”).

5. Botão REX: Pressione o botão de saída para confirmar a liberação da trava.

6. Solução de problemas: se surgirem problemas, use um multímetro para verificar a voltagem nos terminais da fechadura e do controlador e verifique novamente as conexões dos fios.

Dicas importantes


- Etiquetar fios: use uma etiquetadora para marcar os fios (por exemplo, “LOCK+”, “REX”) para facilitar a manutenção futura.

- Siga a polaridade: Conexões de energia invertidas podem danificar o controlador ou a trava.

- Verifique a queda de tensão: para fios longos, meça a tensão na fechadura para garantir que ela esteja dentro de 10% da tensão nominal (por exemplo, 12 V CC ±1,2 V).

- Consulte o manual: Cada controlador possui recursos exclusivos (por exemplo, fusos horários, anti-passback). O manual detalha a fiação específica para funções avançadas.

Seguindo estes passos e priorizando a segurança e a clareza, você poderá conectar com sucesso um sistema de controle de acesso autônomo. Sempre desligue o sistema antes de fazer as conexões e consulte um profissional se tiver dúvidas sobre o trabalho elétrico. Há uma equipe profissional na S4A que pode resolver seus problemas com fiação e hardware.
