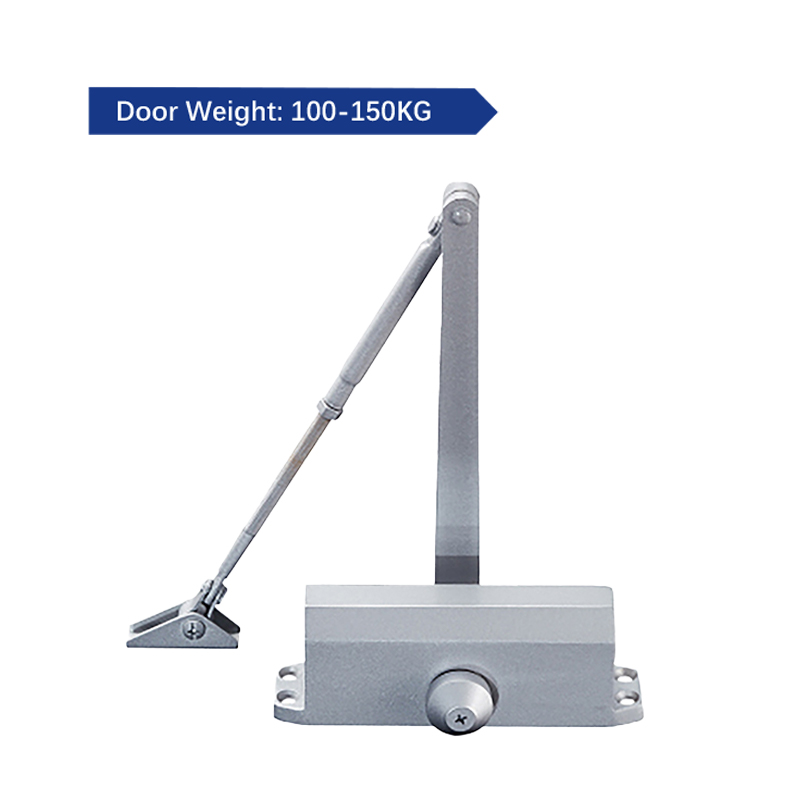

Fechador de porta automático hidráulico de 100-150 kg para porta de madeira

Largura máxima da porta: 900-1100 mm
Peso máximo da porta: 100-150KG
Função Ack-check: NÃO
Ângulo de abertura máximo: 180
  • Marca:

    S4A
  • Item número.:

    DL-150
  • Especificações
  • Diagrama de fiação
  • Download

Fechador de porta automático hidráulico de 100-150 kg para porta de madeira


Parâmetro do produto Descrição do parâmetro
Modelo S4A DL-150
Nome do produto Super Fechador de Porta

Largura máxima da porta 900-1100 mm
Peso máximo da porta 100-150 kg
Função Ack-check NÃO
Ângulo de abertura máximo 180
Ajuste de velocidade de fechamento Velocidade1:180°-15° ; Velocidade2:15°-0°
Temperatura aplicável -20℃-45℃
Aplicabilidade porta aberta à esquerda ou à direita
Passou no teste de durabilidade 500.000 ciclos

Peso unitário 2,1 kg
Pacote Padrão 10 peças/caixa
Peso da caixa 2,1 kg
Tamanho da caixa 47*33*19(cm)


150KG Automatic Door Closer

A instalação de um fecho hidráulico automático de 100-150 kg em uma porta de madeira exige preparação cuidadosa e execução passo a passo para garantir funcionalidade e segurança adequadas. Aqui está um guia completo para ajudar você no processo:


Ferramentas e materiais necessários

  • Fechador de porta hidráulico (adequado para portas de madeira de 100-150 kg)
  • Furadeiras e brocas
  • Chave de fenda (Phillips e ponta chata)
  • Nível
  • Lápis
  • Fita métrica
  • Óculos de segurança
  • Marcador
  • Parafusos ou chumbadores (apropriados para portas e caixilhos de madeira)
  • Opcional: parafusos de madeira, arruela e placa de montagem (se incluída no kit).

150KG Automatic Door Closer

Etapa 1: Prepare a porta e a moldura

  1. Inspecione a porta e a moldura:
    • Certifique-se de que a porta e a moldura de madeira estejam em boas condições, livres de apodrecimento, deformações ou danos. Repare quaisquer problemas antes da instalação.
    • Verifique se a porta abre suavemente e se as dobradiças estão seguras.
  2. Determine a posição de montagem:
    • A maioria dos fechos hidráulicos é montada no batente da porta (ocultos ou de superfície) ou na própria porta. Consulte as instruções do fabricante para os tipos de montagem recomendados (por exemplo, batente superior, montagem lateral ou braço paralelo).
    • Para uma montagem padrão no batente superior (comum para portas de madeira):
    • O corpo mais próximo é fixado no batente superior do batente da porta, e o braço é conectado à borda superior da porta.

Etapa 2: marque e meça

  1. Marque a posição do corpo mais próxima:
    • Coloque o corpo mais próximo no batente superior do batente da porta (no lado interno para melhor proteção, a menos que especificado de outra forma).
    • Use um lápis para marcar os furos dos parafusos do corpo do fecho na madeira. Certifique-se de que o fecho esteja centralizado horizontalmente no batente.
  2. Marque o ponto de fixação do braço:
    • Abra a porta em 90 graus. Estenda o braço de fechamento e posicione sua extremidade na borda superior da porta (geralmente a 10-15 cm da lateral da dobradiça).
    • Marque os furos dos parafusos para o suporte do braço na porta. Use um nível para garantir que o braço esteja reto e paralelo à borda superior da porta.

Etapa 3: Perfure e fixe o corpo do fecho

  1. Furos piloto de perfuração:
    • Nos locais marcados no batente, faça furos-guia ligeiramente menores que os parafusos fornecidos. Isso evita que a madeira se rache.
    • Se o batente for oco ou fraco, use chumbadores ou parafusos mais longos que penetrem na madeira estrutural atrás do batente.
  2. Proteja o corpo mais próximo:
    • Alinhe o corpo do fecho com os furos-piloto e fixe-o ao batente usando os parafusos. Aperte-os firmemente, mas evite apertar demais, pois isso pode danificar a madeira.


Etapa 4: prenda o braço à porta

  1. Faça furos piloto na porta:
    • Nos locais marcados na borda superior da porta, faça furos-guia para o suporte do braço. Certifique-se de que o suporte esteja alinhado corretamente quando a porta estiver fechada.
  2. Monte o suporte do braço:
    • Fixe o suporte do braço à porta usando os parafusos fornecidos. Verifique se o braço se move livremente quando a porta abre e fecha.

Etapa 5: Conecte o braço mais próximo ao corpo

  1. Fixe o braço ao fecho:
    • Insira o pino de articulação do braço no encaixe do corpo do fecho. Fixe-o com o clipe de retenção ou parafuso fornecido no kit.
    • Certifique-se de que o braço esteja corretamente alinhado e não dobrado, pois isso pode afetar a velocidade de fechamento da porta.

Etapa 6: ajuste as configurações mais próximas

  1. Teste a operação da porta:
    • Abra e feche a porta manualmente para verificar se o fecho funciona suavemente. A porta deve fechar sem solavancos ou força excessiva.
  2. Ajuste a velocidade de fechamento e travamento:
    • A maioria dos fechos hidráulicos possui válvulas de ajuste para:
      • Velocidade de varredura (fase principal de fechamento): controla a rapidez com que a porta fecha de 90° a 10-15°.
      • Velocidade da trava (fase final de fechamento): controla a suavidade com que a porta trava e fecha.
    • Use uma chave Allen pequena ou uma chave de fenda para girar as válvulas de ajuste no sentido horário para desacelerar a porta ou no sentido anti-horário para acelerá-la. Ajuste levemente e teste repetidamente até que a porta feche suavemente e com segurança.

Etapa 7: Verificações finais e medidas de segurança

  1. Verificar estabilidade:
    • Certifique-se de que todos os parafusos estejam apertados e que o fecho esteja firmemente fixado. Agite a porta suavemente para verificar se há alguma folga no fecho ou nos suportes.
  2. Verificar a liberação:
    • Certifique-se de que o braço de fechamento não bata no batente, nas dobradiças ou em outros componentes da porta quando ela abrir ou fechar. Ajuste a posição do braço, se necessário.
  3. Lubrifique (se necessário):
    • Alguns fechos exigem lubrificação periódica das peças móveis. Consulte o manual e aplique lubrificante de silicone nas dobradiças ou pontos de articulação, se especificado.

Dicas para instalação de portas de madeira

  • Reforce a madeira fraca: se a porta ou a moldura for feita de madeira macia (por exemplo, pinho), use placas de montagem de metal ou arruelas para distribuir o peso do fecho e evitar que os parafusos se soltem.
  • Resistência às intempéries: se a porta ficar exposta aos elementos, aplique selante ao redor dos pontos de montagem do fecho para proteger a madeira da umidade.
  • Siga as instruções do fabricante: Diferentes modelos de fechos podem ter requisitos de montagem específicos. Consulte sempre o manual do produto para obter etapas e diagramas específicos.

Aviso de segurança

  • Use óculos de segurança ao perfurar para evitar que lascas de madeira ou detritos entrem em contato com seus olhos.
  • Se a porta for pesada ou a instalação parecer complicada, considere contratar um profissional para garantir o alinhamento adequado e evitar danos à porta ou ferimentos.

Com medições e ajustes cuidadosos, seu fecho hidráulico de porta deve funcionar suavemente, proporcionando fechamento automático confiável para sua porta de madeira.


150KG Automatic Door Closer
Manual do Usuário S4A_Fechador de Porta Automático Hidráulico de 100-150 kg para Porta de Madeira
